유니파이나사 규격표
Unified Thread KS Specifications — 10개 사이즈
ANSI B1.1
인치 단위 나사산(UNC/UNF)을 사용하는 북미·영국 계열 규격 나사입니다. 미국 수입 장비 정비 시 필요합니다.
실무 주의사항
- 미터나사와 외관이 비슷하지만 피치가 다르므로 절대 혼용하면 안 됩니다. 강제로 체결하면 나사산이 파손됩니다.
- 국내에서 유니파이 볼트·너트 재고 확보가 어렵습니다. 수입장비 정비용으로 미리 예비품을 확보해 두세요.
선정 가이드
미국·영국산 장비의 정비나 교체 부품이 필요할 때 사용합니다. UNC(보통)와 UNF(가는)로 구분되며, 미터나사와 피치·외경이 호환되지 않으므로 절대 혼용하면 안 됩니다. 한국에서는 재고 확보가 어려울 수 있으므로, 신규 설계에서는 가급적 미터나사를 사용하고, 수입장비 정비용으로만 한정하는 것이 좋습니다.

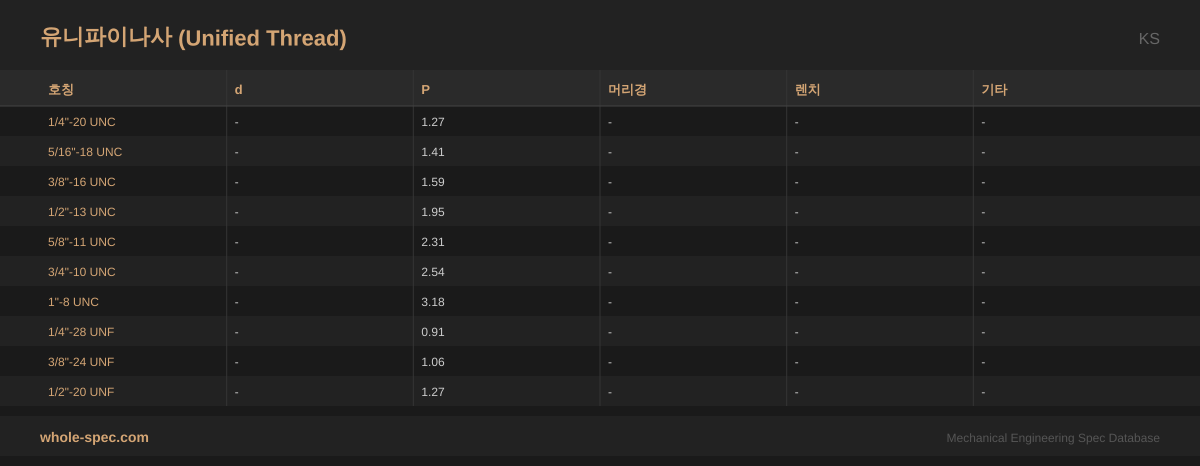

KS유니파이나사
10 사이즈| 호칭 | d | P | 머리경 | 렌치 | 기타 |
|---|---|---|---|---|---|
| 1/4"-20 UNC | - | 1.27 | - | - | - |
| 5/16"-18 UNC | - | 1.41 | - | - | - |
| 3/8"-16 UNC | - | 1.59 | - | - | - |
| 1/2"-13 UNC | - | 1.95 | - | - | - |
| 5/8"-11 UNC | - | 2.31 | - | - | - |
| 3/4"-10 UNC | - | 2.54 | - | - | - |
| 1"-8 UNC | - | 3.18 | - | - | - |
| 1/4"-28 UNF | - | 0.91 | - | - | - |
| 3/8"-24 UNF | - | 1.06 | - | - | - |
| 1/2"-20 UNF | - | 1.27 | - | - | - |
아래는 유니파이나사의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 인치 기반 UNC(보통)/UNF(가는) 나사산 체계, 미국·영국 규격 호환
- 나사산 각도 60°, 미터나사와 피치·외경 불호환으로 혼용 주의
- #0(1.524mm)~2인치 범위, SAE Grade 2/5/8 강도등급 체계
주요 적용 분야
주로 미국산 기계 정비, 항공기(AN/NAS), 자동차 수입부품, 석유·가스 설비, 방산장비 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
UNC와 UNF의 차이는?
UNC(Unified National Coarse)는 보통나사로 범용 체결에, UNF(Fine)는 가는나사로 진동이 심한 곳에 사용합니다. 미터나사의 보통/가는과 같은 개념입니다.
