소형고정식 규격표
Small Fixed KS Specifications — 4개 사이즈
SMC
소형 부품·가벼운 도어 등의 충격을 흡수하는 고정 감쇠력 쇼크업소버입니다.
실무 주의사항
- 감쇠력이 고정이므로 충격 조건(질량×속도)이 일정한 곳에만 적합합니다. 조건이 변하면 조정형을 사용하세요.
- 복귀 스프링 내장형이 일반적입니다. 외부 복귀력이 없으면 축소된 상태로 남으므로 설치 방향을 확인하세요.
선정 가이드
소형 워크의 충격 흡수에 사용합니다. 감쇠력이 고정되어 있어 반복 조건이 일정한 곳에 적합합니다. 자동 조립기, 로봇 스토퍼, 이송장치 정지 등에 사용됩니다.

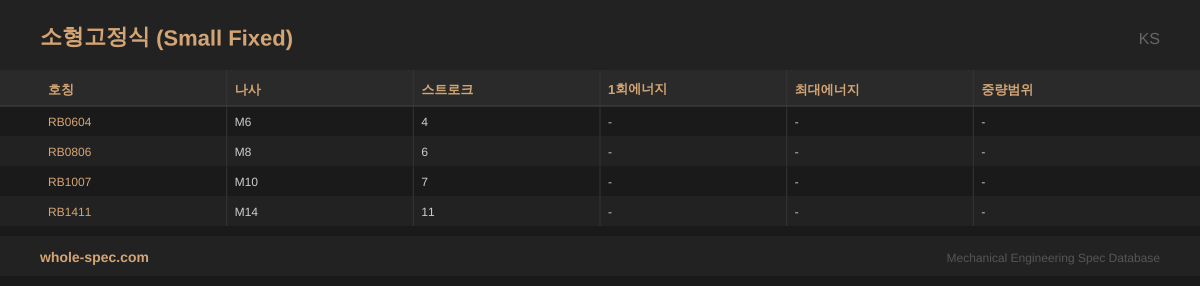

KS소형고정식
4 사이즈| 호칭 | 나사 | 스트로크 | 1회에너지 | 최대에너지 | 중량범위 |
|---|---|---|---|---|---|
| RB0604 | M6 | 4 | - | - | - |
| RB0806 | M8 | 6 | - | - | - |
| RB1007 | M10 | 7 | - | - | - |
| RB1411 | M14 | 11 | - | - | - |
아래는 소형고정식의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 보어 ø8~ø14mm 소형, 흡수 에너지 0.5~10 J/cycle 범위
- 감쇠력 고정(non-adjustable), 오리피스 사전 설정으로 유지보수 불필요
- 실린더 내 오일 유동 저항으로 충격 에너지를 열로 변환·흡수
주요 적용 분야
주로 소형 실린더 스트로크 끝단, 전자부품 삽입기, 경량 슬라이더, 자판기 투출구, 소형 게이트 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
에너지 흡수량(J/cycle)은 어떻게 계산하나요?
E = ½mv²(운동에너지). m=충격 질량(kg), v=충격 속도(m/s). 예: 2kg 워크가 1m/s로 충돌→E=1J. 안전율 2배 적용하여 2J 이상 제품을 선택합니다.
