표준형실린더 규격표
Standard Cylinder Specifications — 30개 사이즈
ISO 6432ISO 15552ISO 6431JIS B 8383
ISO 15552 규격의 범용 공압 실린더입니다. 자동화 라인의 밀기·당기기·클램핑 등 직선 구동에 사용됩니다.
실무 주의사항
- 추력 = 압력 × 피스톤 면적입니다. 마찰과 배관 손실을 고려하여 안전율 1.5배 이상을 확보하세요.
- 실린더 행정(스트로크) 끝에서 충격이 발생합니다. 에어쿠션 또는 외부 쇼크업소버를 적용하세요.
선정 가이드
가장 범용적인 공압 실린더로, 직선 왕복 운동이 필요한 곳에 사용합니다. ISO 15552/ISO 6432 규격 호환으로 메이커 간 교체가 가능합니다. 내경에 따라 추력이 결정되며(추력 = 압력 × 면적), 안전율 1.5배 이상 확보하세요.

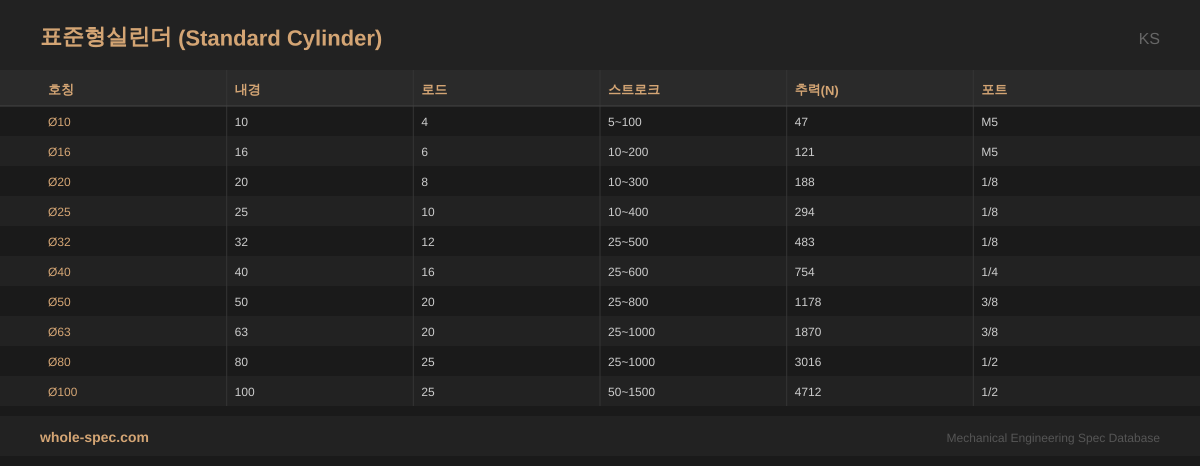

KS표준형실린더
10 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| Ø10 | 10 | 4 | 5~100 | 47 | M5 |
| Ø16 | 16 | 6 | 10~200 | 121 | M5 |
| Ø20 | 20 | 8 | 10~300 | 188 | 1/8 |
| Ø25 | 25 | 10 | 10~400 | 294 | 1/8 |
| Ø32 | 32 | 12 | 25~500 | 483 | 1/8 |
| Ø40 | 40 | 16 | 25~600 | 754 | 1/4 |
| Ø50 | 50 | 20 | 25~800 | 1178 | 3/8 |
| Ø63 | 63 | 20 | 25~1000 | 1870 | 3/8 |
| Ø80 | 80 | 25 | 25~1000 | 3016 | 1/2 |
| Ø100 | 100 | 25 | 50~1500 | 4712 | 1/2 |
ISO표준형실린더
10 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| Ø10 | 10 | 4 | 5~100 | 47 | M5 |
| Ø16 | 16 | 6 | 10~200 | 121 | M5 |
| Ø20 | 20 | 8 | 10~300 | 188 | 1/8 |
| Ø25 | 25 | 10 | 10~400 | 294 | 1/8 |
| Ø32 | 32 | 12 | 25~500 | 483 | 1/8 |
| Ø40 | 40 | 16 | 25~600 | 754 | 1/4 |
| Ø50 | 50 | 20 | 25~800 | 1178 | 3/8 |
| Ø63 | 63 | 20 | 25~1000 | 1870 | 3/8 |
| Ø80 | 80 | 25 | 25~1000 | 3016 | 1/2 |
| Ø100 | 100 | 25 | 50~1500 | 4712 | 1/2 |
JIS표준형실린더
10 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| Ø10 | 10 | 4 | 5~100 | 47 | M5 |
| Ø16 | 16 | 6 | 10~200 | 121 | M5 |
| Ø20 | 20 | 8 | 10~300 | 188 | 1/8 |
| Ø25 | 25 | 10 | 10~400 | 294 | 1/8 |
| Ø32 | 32 | 12 | 25~500 | 483 | 1/8 |
| Ø40 | 40 | 16 | 25~600 | 754 | 1/4 |
| Ø50 | 50 | 20 | 25~800 | 1178 | 3/8 |
| Ø63 | 63 | 20 | 25~1000 | 1870 | 3/8 |
| Ø80 | 80 | 25 | 25~1000 | 3016 | 1/2 |
| Ø100 | 100 | 25 | 50~1500 | 4712 | 1/2 |
주요 특징
- ISO 15552 / ISO 6432 규격 호환, 보어 ø32~ø200mm, 스트로크 최대 2000mm
- 타이로드 4본 체결 구조, 쿠션(에어 완충) 내장으로 스트로크 끝단 충격 흡수
- 복동형 기본, 자석 내장 피스톤으로 외부 센서 위치 감지 가능
주요 적용 분야
자동화 라인 클램핑, 프레스 소재 이송, 포장기 푸셔, 공작기계 도어 개폐, 로봇 그리퍼 보조
자주 묻는 질문
실린더 내경(보어) 선택 방법은?
필요 추력 = 압력 × 피스톤 면적. 공급 압력 0.5MPa 기준: ø32→약 40kgf, ø50→약 98kgf, ø63→약 156kgf, ø80→약 251kgf. 안전율 1.5배 적용.
