박형실린더 규격표
Compact Cylinder Specifications — 15개 사이즈
ISO 21287JIS B 8383
두께가 얇은 컴팩트 공압 실린더(ISO 21287)입니다. 설치 공간이 제한된 소형 장비·로봇 핸드에 적합합니다.
실무 주의사항
- 가이드 기능이 없으므로 편심 하중을 가하면 로드가 손상됩니다. 편심 하중이 있으면 가이드형 실린더를 사용하세요.
- 스트로크가 짧으므로(보통 100mm 이하) 클램프·누름·지그 고정 등 짧은 행정 용도에 적합합니다.
선정 가이드
설치 공간이 제한된 곳에 사용하는 얇은 타입의 실린더입니다. 표준형 대비 스트로크가 짧고 가이드 기능이 없으므로, 편심 하중이 작용하면 로드가 손상될 수 있습니다. 클램프, 누름, 지그 고정 등 짧은 스트로크 용도에 적합합니다.
KS박형실린더

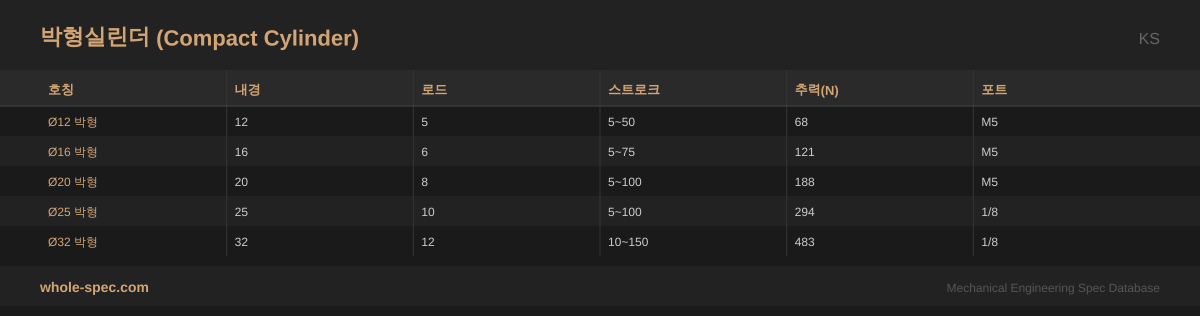

5 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| Ø12 박형 | 12 | 5 | 5~50 | 68 | M5 |
| Ø16 박형 | 16 | 6 | 5~75 | 121 | M5 |
| Ø20 박형 | 20 | 8 | 5~100 | 188 | M5 |
| Ø25 박형 | 25 | 10 | 5~100 | 294 | 1/8 |
| Ø32 박형 | 32 | 12 | 10~150 | 483 | 1/8 |
ISO박형실린더
5 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| Ø12 박형 | 12 | 5 | 5~50 | 68 | M5 |
| Ø16 박형 | 16 | 6 | 5~75 | 121 | M5 |
| Ø20 박형 | 20 | 8 | 5~100 | 188 | M5 |
| Ø25 박형 | 25 | 10 | 5~100 | 294 | 1/8 |
| Ø32 박형 | 32 | 12 | 10~150 | 483 | 1/8 |
JIS박형실린더
5 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| Ø12 박형 | 12 | 5 | 5~50 | 68 | M5 |
| Ø16 박형 | 16 | 6 | 5~75 | 121 | M5 |
| Ø20 박형 | 20 | 8 | 5~100 | 188 | M5 |
| Ø25 박형 | 25 | 10 | 5~100 | 294 | 1/8 |
| Ø32 박형 | 32 | 12 | 10~150 | 483 | 1/8 |
주요 특징
- 전체 길이가 표준형의 1/3~1/2, 협소 공간 설치에 특화
- ISO 21287 규격, 보어 ø12~ø100mm, 쇼트 스트로크(~100mm) 전용
- 가이드 로드 옵션으로 회전 방지, 정밀 위치결정 가능
주요 적용 분야
반도체 웨이퍼 핸들러, 전자부품 삽입기, 식품 분류기, 인쇄 급지부, 소형 조립 장비
자주 묻는 질문
박형실린더의 스트로크 한계는?
보통 100mm 이하입니다. 가이드 기능이 없어 긴 스트로크에서는 로드 휨(buckling)이 발생합니다. 긴 스트로크가 필요하면 표준형을 사용하세요.
