로드리스실린더 규격표
Rodless Cylinder KS Specifications — 6개 사이즈
SMC MY1B
피스톤 로드 없이 외부 캐리지(슬라이더)가 직선 이송하는 공압 실린더입니다. 실린더 전체 길이를 스트로크로 사용하여, 동일 스트로크 대비 설치 공간을 절반으로 줄일 수 있습니다.
실무 주의사항
- 설치 길이 = 스트로크 길이입니다. 표준형(설치 길이 = 2×스트로크) 대비 공간을 절반으로 줄일 수 있습니다.
- 마그넷 커플링형은 씰 없이 동력을 전달하므로 먼지 환경에 유리하나, 인력(attractive force) 한계가 있습니다.
선정 가이드
피스톤 로드가 없어 전체 길이가 스트로크와 같습니다. 설치 공간을 절반으로 줄일 수 있어 긴 스트로크(500mm 이상) 반송에 적합합니다. 마그넷 커플링형과 밴드형이 있으며, 먼지가 많은 환경에서는 밴드형의 실링에 주의하세요.
KS로드리스실린더

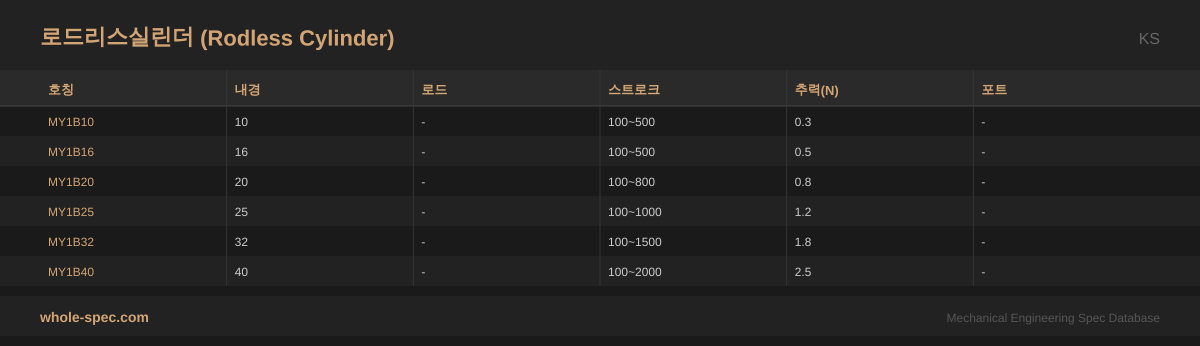

6 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| MY1B10 | 10 | - | 100~500 | 0.3 | - |
| MY1B16 | 16 | - | 100~500 | 0.5 | - |
| MY1B20 | 20 | - | 100~800 | 0.8 | - |
| MY1B25 | 25 | - | 100~1000 | 1.2 | - |
| MY1B32 | 32 | - | 100~1500 | 1.8 | - |
| MY1B40 | 40 | - | 100~2000 | 2.5 | - |
아래는 로드리스실린더의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 피스톤 로드 없이 내부 피스톤과 외부 캐리지가 자기·밴드로 연동
- 실린더 전장 ≒ 스트로크 길이, 긴 행정(최대 8000mm)에도 설치 공간 절반
- 자기 커플링형(비접촉)과 밴드형(기밀) 2종, 사용 압력에 따라 선택
주요 적용 분야
주로 장거리 소재 이송, 도장 라인 왕복, 물류 컨베이어 분기, 대형 도어 개폐, 창고 자동 셔틀 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
마그넷 커플링형과 밴드형의 차이는?
마그넷형은 실린더 내부와 외부를 자력으로 연결하여 밀폐성이 좋습니다. 밴드형은 기계적 밀봉으로 추력이 크지만 밴드 실링에 주의가 필요합니다.
