기계구조용탄소강 규격표
Machine Structural Carbon Steel KS Specifications — 3개 사이즈
KS D 3752
S45C(KS/JIS) = Ck45(DIN) = 1045(ANSI)로 대응하는 기계구조용 탄소강입니다. 축·기어·볼트 소재로 가장 많이 사용됩니다.
실무 주의사항
- S45C는 열처리(담금질+뜨임)로 경도 HRC 20~55까지 조절 가능합니다. 열처리 조건(온도·시간)을 도면에 명시하세요.
- S45C는 용접성이 낮습니다. 용접이 필요하면 SM490이나 SS400을 사용하거나, 예열 후 용접하세요.
KS기계구조용탄소강

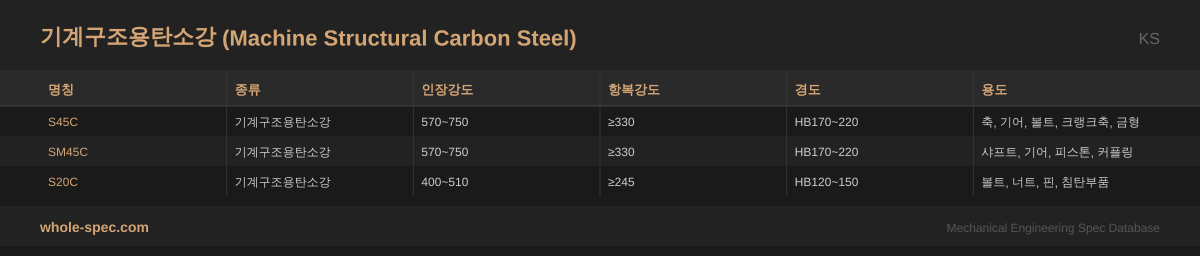

3 사이즈| 명칭 | 종류 | 인장강도 | 항복강도 | 경도 | 용도 |
|---|---|---|---|---|---|
| S45C | 기계구조용탄소강 | 570~750 | ≥330 | HB170~220 | 축, 기어, 볼트, 크랭크축, 금형 |
| SM45C | 기계구조용탄소강 | 570~750 | ≥330 | HB170~220 | 샤프트, 기어, 피스톤, 커플링 |
| S20C | 기계구조용탄소강 | 400~510 | ≥245 | HB120~150 | 볼트, 너트, 핀, 침탄부품 |
아래는 기계구조용탄소강의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- S45C는 KS/JIS 공통 기호, DIN Ck45, ANSI 1045와 동등 — 가장 범용적 기계구조용강
- 탄소 함량(0.42~0.48%)에 따라 S10C~S55C 계열로 분류, 탄소가 높을수록 강도↑ 가공성↓
- 담금질·뜨임(QT) 처리로 인장강도 700~900MPa 달성 가능
주요 적용 분야
주로 축, 기어, 볼트, 크랭크축, 커플링, 금형 베이스 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
S45C의 열처리 후 경도는?
담금질(850°C 유냉)→HRC 50~55. 뜨임 온도에 따라 조절: 200°C→HRC 50, 400°C→HRC 40, 600°C→HRC 25. 용도에 맞는 경도를 뜨임 온도로 설정합니다.
