가이드형실린더 규격표
Guide Cylinder KS Specifications — 8개 사이즈
SMC MGPM
피스톤 로드에 리니어 가이드(슬라이드)가 일체화된 공압 실린더입니다. 편심 하중이나 로드 회전 방지가 필요한 픽앤플레이스·클램핑·소형 프레스 용도에 사용됩니다.
실무 주의사항
- 편심 하중(측면 힘)이나 모멘트 하중이 작용하는 곳에 사용합니다. 가이드 레일이 로드 회전을 방지합니다.
- 표준형 대비 가격이 높으므로, 편심 하중이 없으면 표준형으로 충분합니다.

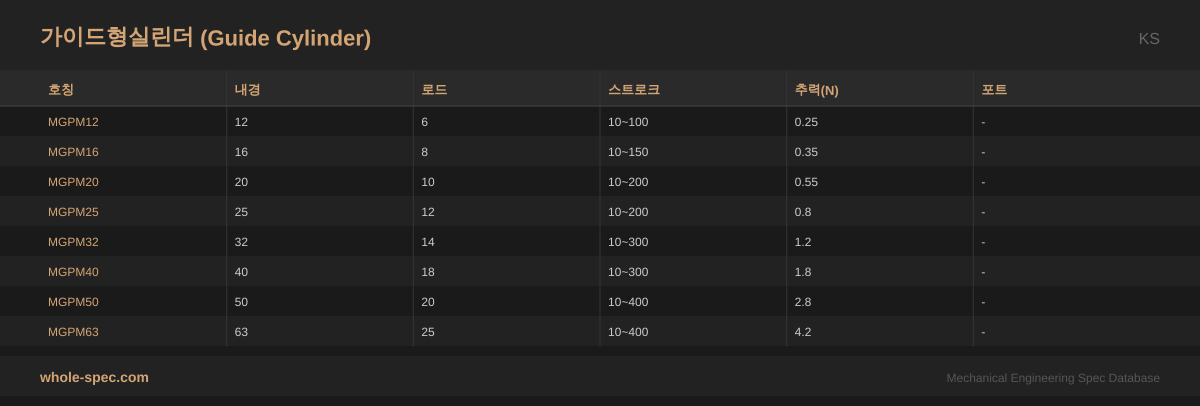

KS가이드형실린더
8 사이즈| 호칭 | 내경 | 로드 | 스트로크 | 추력(N) | 포트 |
|---|---|---|---|---|---|
| MGPM12 | 12 | 6 | 10~100 | 0.25 | - |
| MGPM16 | 16 | 8 | 10~150 | 0.35 | - |
| MGPM20 | 20 | 10 | 10~200 | 0.55 | - |
| MGPM25 | 25 | 12 | 10~200 | 0.8 | - |
| MGPM32 | 32 | 14 | 10~300 | 1.2 | - |
| MGPM40 | 40 | 18 | 10~300 | 1.8 | - |
| MGPM50 | 50 | 20 | 10~400 | 2.8 | - |
| MGPM63 | 63 | 25 | 10~400 | 4.2 | - |
아래는 가이드형실린더의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 트윈 가이드 로드가 피스톤 로드 양측에서 모멘트 하중·회전 방지
- 가이드 부시 정밀도로 반복 위치결정 ±0.05mm 수준 달성
- 실린더 단독으로 직선 이송 유닛 구성, 별도 LM가이드 불필요
주요 적용 분야
주로 프레스 가공물 이송, 부품 리프터, 라벨 부착기, 검사 장비 프로브 이동, 용접 지그 위치결정 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
가이드형과 표준형+외부 가이드의 차이는?
가이드형은 일체형으로 컴팩트하고 정렬 정밀도가 높습니다. 표준형+외부 가이드는 각각 설계해야 하므로 공간이 더 필요하지만 유연성이 있습니다.
