운동용홈 규격표

이 규격은 일본 공업 규격(JIS: Japanese Industrial Standards)을 기반으로 합니다. JIS 규격은 한국 KS 규격과 높은 호환성을 가지며, 일본산 부품·장비와의 혼용 및 유지보수 시 필수적으로 참조합니다.

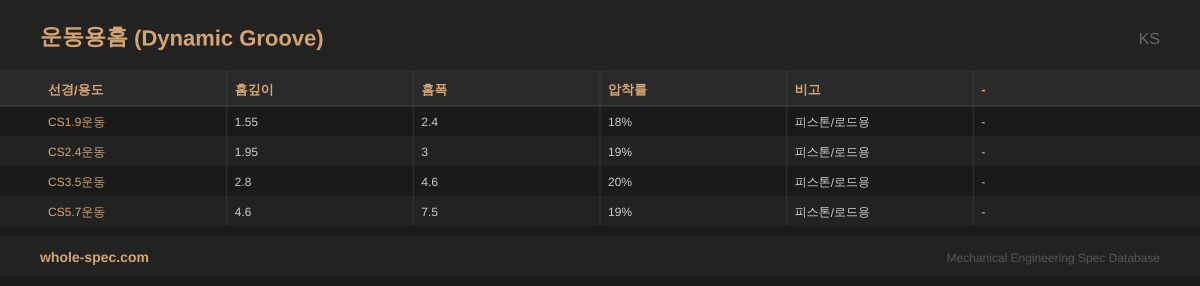

피스톤·로드 등 왕복 운동부에 사용되는 오링홈의 치수표입니다. 적절한 압착률로 씰 성능을 확보합니다.

실무 주의사항

• 홈 모서리의 버(burr)를 반드시 제거하세요. 미세 버에 의해 오링이 절단되면 치명적인 유압 누설이 발생합니다.

선정 가이드

피스톤·로드 등 왕복 운동부의 오링홈 치수입니다. 압축률 8~16%로 마찰을 최소화하며, 홈 바닥 표면거칠기 Ra 0.2~0.4μm가 필수입니다. 홈 모서리의 R 가공을 반드시 해야 오링 손상을 방지할 수 있습니다.

주요 특징

• 피스톤·로드 왕복 운동 시 오링이 홈 내에서 구름 없이 밀착 슬라이딩
• 홈 폭은 선경의 1.2~1.3배, 압축률 8~16%로 마찰·마모 최소화
• 면 거칠기 Ra 0.2~0.4μm 필수, 홈 바닥 R 모따기로 오링 손상 방지

주요 적용 분야

유압 실린더 피스톤 씰, 공압 실린더 로드 패킹, 솔레노이드 밸브 스풀, 유압 프레스 램
