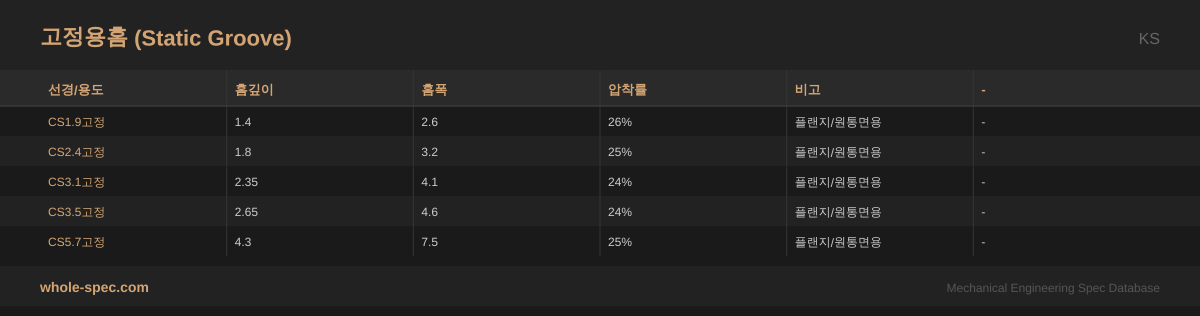

고정용홈 규격표

플랜지·커버 등 정적 씰 부위에 사용되는 오링홈의 치수표입니다.

실무 주의사항

• 운동용 대비 높은 압축률(15~30%)을 적용합니다. 표면거칠기 Ra 0.8~1.6μm로 운동용 대비 가공 요구가 완화됩니다.
• 플랜지 볼트 체결 시 오링 홈 근처에 볼트 구멍이 있으면 밀봉면이 변형될 수 있습니다. 홈과 볼트 구멍 사이 최소 거리를 확보하세요.

선정 가이드

플랜지·커버 등 정적 씰 부위의 오링홈 치수입니다. 운동용 대비 높은 압축률(15~30%)을 적용하여 밀봉 신뢰성을 확보합니다. 표면거칠기 Ra 0.8~1.6μm로 운동용 대비 가공 요구가 완화됩니다.

아래는 고정용홈의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 정적(static) 밀봉 전용, 오링이 움직이지 않는 플랜지·커버 결합면 씰링
• 압축률 15~30%로 운동용 대비 높게 설정, 밀봉 신뢰성 우선
• 면 거칠기 Ra 0.8~1.6μm 허용, 운동용 대비 가공 요구 완화

주요 적용 분야

주로 유압 매니폴드 커버, 펌프 하우징 결합면, 배관 플랜지 씰, 밸브 보닛, 압력용기 맨홀 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
